CecConfig im Skin erstellen

An diesem Artikel wird derzeit gearbeitet. Achtung: Der Artikel kann unvollständig und fehlerhaft sein!

Einleitung

Der Screen name="CecConfig" ist wie folgt zu finden:

• Menü -> Einstellungen -> System -> "HDMI CEC"

CecConfig im Defaultskin

Im OE 2.0 Default-HD skin ist dieser Abschnitt nicht geskinnt, und es wird daher der Defaultscreen direkt aus dem Plugin dargestellt:

		<screen name="CecConfig" position="center,center" size="560,400" title="HDMI CEC: Setup">
			<ePixmap pixmap="skin_default/buttons/red.png" position="0,0" size="140,40" alphatest="on" />
			<ePixmap pixmap="skin_default/buttons/green.png" position="140,0" size="140,40" alphatest="on" />
			<widget source="key_red" render="Label" position="0,0" zPosition="1" size="140,40" font="Regular;20" halign="center" valign="center" backgroundColor="#9f1313" transparent="1" />
			<widget source="key_green" render="Label" position="140,0" zPosition="1" size="140,40" font="Regular;20" halign="center" valign="center" backgroundColor="#1f771f" transparent="1" />
			<widget name="config" position="5,50" size="550,360" scrollbarMode="showOnDemand" zPosition="1"/>
		</screen>

Der Defaultscreen wird aus der usr/lib/enigma2/phyton/Plugins/SystemPlugins/HdmiCec/CecConfig.py gelesen

CecConfig im BlueDreamHD

Hier die Variante ich ich für den BlueDreamHD ausgearbeitet habe.

	<!-- HbbTVSetup -->
	<screen name="HbbTVSetup" position="center,center" size="750,600" title="HbbTV Setup" flags="wfNoBorder">

		<!-- Background -->
		<ePixmap position="0,0" size="750,600" zPosition="-5" pixmap="BlueDreamHD/bg_750x600.png"/>
		<eLabel  position="8,46" size="735,515" zPosition="-1" backgroundColor="#200d1940"/>

		<!-- Title & Titelicon -->
		<eLabel text="HbbTV Setup" position="20,6" size="710,30" zPosition="1" halign="center" font="Regular;29" backgroundColor="background" shadowColor="black" shadowOffset="-2,-2" transparent="1"/>
		<ePixmap position="690,6" size="32,32" pixmap="BlueDreamHD/menu/setup32x32.png" alphatest="blend"/>

		<widget name="config" position="20,65" size="710,480" zPosition="1" itemHeight="35" scrollbarMode="showOnDemand" selectionPixmap="BlueDreamHD/selpic.png" transparent="1"/>

		<!-- Buttons & Keycode -->
		<ePixmap pixmap="BlueDreamHD/buttons/red.png" position="25,567" size="25,25" alphatest="on"/>
		<ePixmap pixmap="BlueDreamHD/buttons/green.png" position="300,567" size="25,25" alphatest="on"/>
		<widget source="key_red" render="Label" position="60,567" zPosition="1" size="130,25" font="Regular;23" halign="left" backgroundColor="background" transparent="1" />
		<widget source="key_green" render="Label" position="340,567" zPosition="1" size="130,25" font="Regular;23" halign="left" backgroundColor="background" transparent="1" />
	</screen>

CecConfig im Vergleich

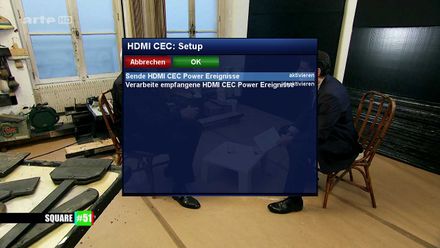

CecConfig im Skin Default-HD des OE2.0

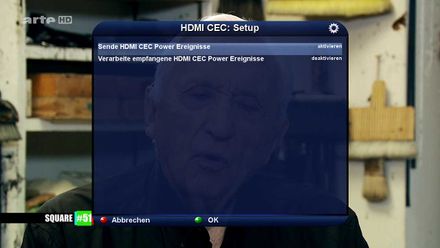

CecConfig im Skin BluedreamHD des OE2.0

Kurzerklärung der XML

• Wie man hier erkennen kann wird mittels dem Aussdruck "ePixmap pixmap" ein Grafik geladen.

• Mittels dem Ausdruck "zPosition" können wir die Grafiken auch in unterschiedlichen Ebenen über oder Untereinander gelegt darstellen lassen
